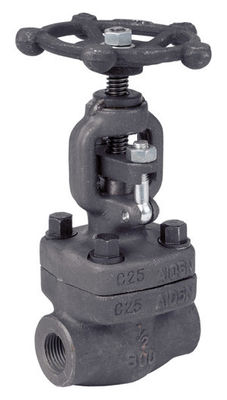

El OS de ASME B16.34, Y forjó la válvula de puerta de acero CL150 CL300 CL600

El OS de ASME B16.34, Y forjó la válvula de puerta de acero CL150 CL300 CL600

Detalles rápidos

Estándar o no estándar: Estándar

Tipo del extremo de la conexión: Extremo empernado de la Zócalo-Soldadura del capo, extremo roscado, extremo del reborde, Zócalo-Soldadura y extremo roscado (a la orden)

Estructura: Puerta

Presión: Presión media

Poder: Manual o actuado

Tipo: Forjado

Temperatura de medios: Temperatura normal

Medios: Aceite, gas, agua, vapor, ácidos

Operación: Volante de dirección

Szie: el 1/2 " ~2"

Presión: 150LB~1500LB (DN15-50)

Material: A105, LF2, F11, F22, F304, F316, F51, Monel, etc.

Paquete: embalaje de madera del caso o como sea necesario

Descripción

Válvulas de globo forjadas API 602:

¿Las válvulas de globo están instaladas principalmente para modular o? regule el volumen del flujo. ¿Una válvula de globo no se recomienda cuando a? ¿el flujo continuo de líquido es requerido debido al descenso de alta presión inherente a? el diseño de las válvulas sí mismo. ¿Este tipo de válvula se debe instalar siempre a? asegúrese de que la toma del flujo entre a través de la base del asiento de válvula. ¿? ¿la válvula tiene una flecha sellada en el cuerpo para indicar la dirección preferida encendido? flujo. Las válvulas de globo se pueden utilizar con los líquidos que contienen partículas en suspensión.

Las características de la válvula de globo:

Capo empernado, tornillo exterior y yugo, troncos de levantamiento, superficies de asiento metálicas

Diseño del tronco:

El tronco está de desig forjado integral. El diámetro mínimo del tronco por el requisito estándar.

Sistema que embala por resorte de Bellville Impacking:

Si siendo pedido por el cliente, el sistema de afectación del embalaje por resorte de Belleville se puede adoptar para aumentar la durabilidad y la confiabilidad del sello de embalaje.

Diseño trasero del asiento:

Toda nuestra válvula de globo tiene el diseño trasero del asiento. En la mayoría de los casos, la válvula de globo del stell del carbono se cabe con un asiento trasero renovable. Para la válvula de globo del acero inoxidable, el asiento trasero se trabaja a máquina directamente en el capo o se trabaja a máquina después de soldar con autógena. Cuando la válvula de globo está en la posición completamente abierta, el lacre del asiento trasero puede ser muy confiable. Sin embargo, según el requisito del API, no es recomendable añadir o cambiar placking por el medio del asiento trasero cuando la válvula es el contener de la presión.

Seat:

Para la válvula de globo del acero de carbono, el asiento es acero ususlly forjado. La superficie de lacre del asiento es espray soldado con autógena con la aleación dura especificado por el cliente. El asiento roscado renovable se utiliza para la válvula de globo inoxidable del stell del globo valves.FOR del acero de carbono NPS≤12, el asiento integral ususlly se adopta, o soldar con autógena la aleación dura directamente integralmente. Se rosca o soldado con autógena en asiento también opcional para la válvula de globo del acero inoxidable si siendo pedido por el cliente.

Nuez del tronco:

Generalmente, la nuez del tronco se hace de ASTM A439 D2. Es también puede ser hecha del aliado de cobre si requrested por el cliente. Para la válvula de globo de gran tamaño, el transporte rodante se cabe en los dos lados de la nuez del tronco para minimizar el esfuerzo de torsión abierto y cercano de la válvula de globo.

Válvula de globo especial:

Además de las válvulas de globo comunes, también hacemos la válvula de globo criogénica. Grite la válvula de globo sellada, la válvula de globo vestida, el etc.

Gama dimensional

NPS: el 1/2” - 2"

Grado de la presión: 150-800,900-1500

Uso:

Conservación en cámara frigorífica, industria química, industria petroquímica, maquinaria, construcción urbana, lucha contra el fuego, tratamiento de aguas, metalurgia, energía eléctrica etc

Para evitar cualquier error y hacer una solución del traje para su investigación, especifique por favor amablemente la siguiente información:

• Estándar de diseño.
• Estándar de la conexión.
• Tamaño de diámetro interior, identificación del horario del tubo/OD
• Material del cuerpo.
• Ajuste (material para las piezas interiores).
• Tipo del extremo de la conexión.
• Impulsión (manual, engranaje, actuador y tipo)
• Medio y componente. Flujo Min./máximo.
• El ANSI ejerce presión sobre la clase, temperatura de funcionamiento, funcionamiento/consideraciones ambiente de la corrosión de la gama de temperaturas de la presión diferenciada.
• Tamaño de diámetro interior, identificación del horario del tubo/OD
• Uso Descripetion.
• Requisito del documento, por ejemplo:  Muela el certificado, el certificado material, el informe de prueba, etc….
• Requisito de la prueba y de inspección, por ejemplo: Prueba hidráulica, análisis material, análisis compoent químico, etc
