440Kw prepintó la máquina de acero de la cortadora de la bobina, máquina hidráulica 4m m - 12m m de Decoiler

440Kw prepintó la máquina de acero de la cortadora de la bobina, máquina hidráulica 4m m - 12m m de Decoiler

4m m ~ máquina que raja de 12mm×2000m m

Descripción:

Especificación básica de la bobina de acero

Grado de acero de la bobina: acero de carbono común, acero de acero o prepintado galvanizado

Grueso de la bobina: 4--12m m

diámetro de la bobina: ф2000mm máximo

Anchura de la bobina: 600m m---2000m m

Diámetro interno de la bobina: φ508, φ610, φ760

Peso de la bobina: 35T máximo

Organigrama:

Coche de bobina hidráulico---pala afilada doble de la decoiler-cabeza-guiding&head y pares de alimentación de los rollos---el sheaing principal----rectificación de la desviación---recoiler-puente del wase del rajar-lado----pre-seperator y máquina tensora---recoiler---descarga de control coche-hidráulico de la bobina---control eléctrico

1 coche de bobina hidráulico:

Forma del 1:1 de coche de bobina: paseo de tracción a las cuatro ruedas

1,2 Estructura del coche de bobina: la estructura de acero y es forma de V en el top.

1,3 Poder del paseo continuo: desacelerador cycloidal del engranaje 4kw

1,4 Poder de la elevación y de la baja: cyliner hidráulico conducido

especificación 1,5: ф220mmx700mm

viaje 1.6max de la elevación y de la baja: 700m m

1.7Dia de la rueda: 200m m

velocidad 1.8Walking: 8.4m/min

capacidad de cargamento 1.9Max: 35000KG

máquina 2.Decoiler

2,1 Manera de decoil: extensión interna hidráulica de la dirección principal doble

2,2 Forme de la extensión y se encogió: cilindro del aceite hidráulico conducido

2.3form del ajuste: mueble doble de la dirección

2.4power del movimiento: cilindro del aceite hidráulico (especificación ф125mmx900mm del cilindro del aceite)

2.5specification de la plataforma: Φ508mm.Φ610mm.Φ760mm

diámetro externo máximo 2.6coil: 2000m m

anchura 2.7coil: 600m m--2000m m

capacidad de cargamento 2.8Max: 35000kg

3: cabeza rectora y cabeza de la pala

3.1Form de la estructura rectora principal: estructura soldada con autógena acero, cilindro del aceite para lifting&lowering

especificación del cilindro del aceite 3.2hydraulic para dirigir: ф125x600mm, 2pcs

rollos 3.3Pulling: ф300mmx500mm, Cr40

poder 3.4pulling: desacelerador cycloidal del engranaje 5.5kw

3.5specification para la cabeza de la pala: estructura weled de la hoja de acero

3,6 Poder de la elevación y de la baja: cyliner hidráulico: ф140mmx400mm:

3.7power de expanding&contracting: cyliner hidráulico: ф63mmx400mm

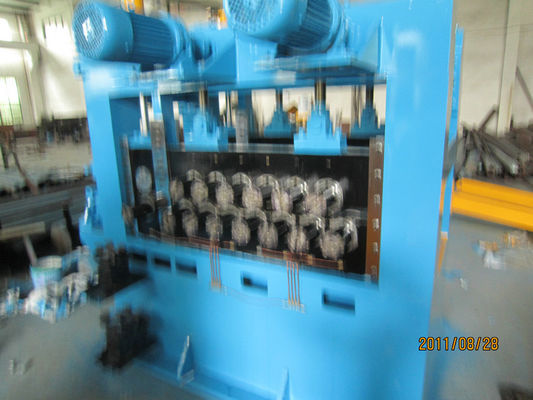

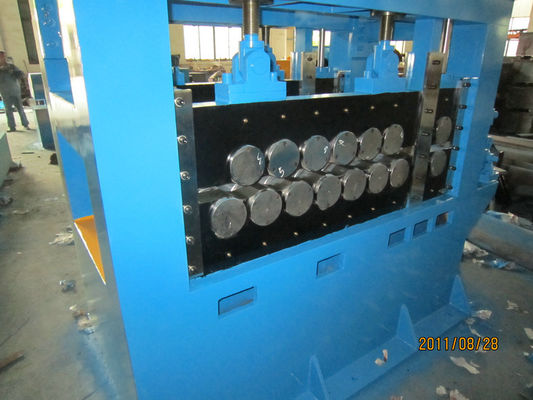

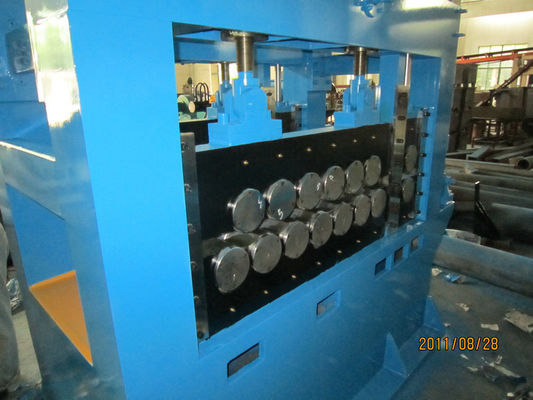

4 pares de rollos que alimentan la nivelación de los rollos &5

especificación de 4,1 de la bobina rollos de alimentación: ф210mmx2000mm

material 4,2 de los rollos de pellizco: abajo rueda el processment del calor 40Cr, HR55--56

cilindro 4,3 de lifting&lowering para la alimentación de la bobina: ф125mmx100mm, 2pcs

poder 4,4 de lifting&lowering: desacelerador cycloidal del engranaje 2.2kw

poder 4,5 de la bobina que alimenta y que nivela los rollos: : desacelerador cycloidal del engranaje 37kw

4,6 velocidades linar: 12m/min

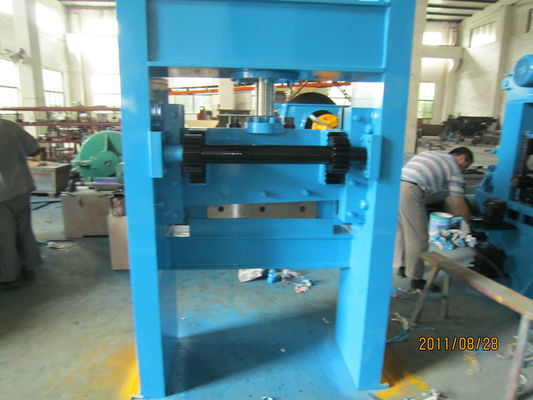

5.hydraulic máquina de corte 1set

especificación 5,1: 12mmx2200m m

especificación del cyliner 5.2oil: ф200x250

6.deviation que rectifica

6.1Vertical rueda la especificación: ф200mmx150mm

6,2 pares de material de los rollos: processment 55 del calor 40Cr--56

6.3Range de rectificar la desviación: 500-2000m m

máquina 7.slitting

7.1. el rajar redondo del disco

especificación 7,2 de rajar el eje: ф300mmx2000mm

material 7,3 del eje: cromo endurecido 40Cr

cuchilla redonda del disco 7,4: D500Xd300XT25mm

material 7,5 de cuchillas: 6CrW2Si, HRC56--57 grados

control de motor 7.6AC

el transmissioning que raja 7,7: Desacelerador cycloidal del engranaje de la CA 160kw con el acoplamiento común conducido

7,8 velocidades que rajan: 0-30m/min ajustable

exactitud de la anchura que raja 7,9: +/-0.03mm

especificación del pedazo que raja 7,10: 5--7m m 10pcs, 8--10 6pcs, 11--12m m 4pcs

recoiler lateral del pedazo 8

recoiler doble de la dirección 8,1

especificación 8,2 de la placa del retroceso: ф900mmx500mm

poder 8,3 del recoiler: Motor L160 que retrocede en cada lado,

pre-seperator de 9 damping&

diámetro del eje del pre-seperator 9,1: ф210mmx2000mm

material de nivelación de 9,2 rollos: 40Cr

poder 9,3 de presionar: cylinderф80mmx1500mm hidráulico

especificación del cyliner 9.4oil: ф80mmx750mm

recoiler 10

especificación del cilindro del aceite 10,1: ф200x100mm

especificación máxima del retroceso 10,2: ф760mmx2000mm

10.3power del retroceso: motor de CA 200KW

velocidad 10.4recoiling: 0-30m/min ajustable

11: regulador de retroceso; Regulador 590model de Euroasia

12: capacidad del retroceso: 35T

bobina 11 que descarga el sistema de &auto-amontonamiento del coche de bobina

Forma del 11:1 de coche de bobina: paseo de tracción a las cuatro ruedas

11,2 Estructura del coche de bobina: la estructura de acero y es forma de V en el top.

11,3 Poder del paseo continuo: desacelerador cycloidal del engranaje 4kw

11,4 Poder de la elevación y de la baja: cyliner hidráulico conducido

especificación 11,5: ф200mmx700mm

viaje máximo 11,6 de la elevación y de la baja: 700m m

11,7 Diámetro de la rueda: 200m m

11,8 Velocidad que camina: 8.5m/min

11,9 Capacidad de cargamento máxima: 35000KG

control hidráulico 12

poder 12,1: 11kw-4

presión 12,2: 16Mpa

12,3 aceite hidráulico N46, estación hidráulica, válvula de control y tubos 1 sistema

12,4 volúmenes del tanque de aceite: 450L

control eléctrico 13

13,1 Sistema eléctrico del control 1

gabinete eléctrico 1set de la operación 13,2

13,3 Control del PLC

poder total 14,4: 440KW
