2306C-E14TAG2 Grupo Electrogeno Diesel generador con refrigeración por agua

1, generando el modelo determinado: P400E1

2, motor hacen y modelan: Perkins 2306C-E14TAG2

3, tipo del disyuntor: 3 poste MCCB

4, frecuencia: 50 herzios/60 herzios

5, velocidad del motor: 1500 RPM/1800 RPM

6, cámara de enfriamiento: Agua

7, tipo de gobierno: Electrónico

8, tipo de la salida: CA trifásica

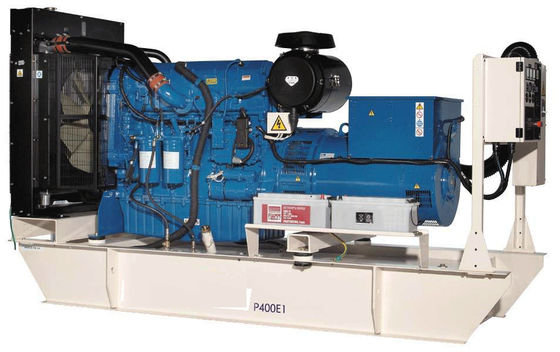

Generador del diesel de Perkins 2306C-E14TAG2 Genset

Grados de la salida

• Refiera a las definiciones de los grados en la página

Grados en 0,8 factores de poder.

P400E1

Datos físicos

Fabricante: Perkins

Modelo: 2306C-E14TAG2

No de los cilindros/alineación: 6/en línea

Ciclo: Movimiento 4

Inducción: Carga aire-aire Turbocharged refrescada

Cámara de enfriamiento: Agua

Tipo de gobierno: Electrónico

Clase de gobierno: ISO 8528 G2

Ratio de compresión: 15.9:1

Dislocación: l (cu.in) 14,6 (890,9)

Diámetro interior/movimiento: milímetro (adentro) 137,0 (5,4) /165,0 (6,5)

Momento de inercia: kilogramo de ² de m (libra. en el ²) 3,43 (11721)

Sistema eléctrico del motor:

- Voltaje/tierra: 24/Negative

- Cargador de batería amperios: 70

Peso: kilogramo (libra)

- Seqúese: 1690 (3726)

- Moje: 1792 (3951)

Sistema de aire:

Aire de filtro: Combustión reemplazable del elemento

Flujo de aire: ³ /min (cfm) de m

- Recurso seguro: 26,8 (946) 41,6 (1469)

- Toma máxima del aire de combustión

Restricción: kPa (en H2O) 6,2 (24,9) 6,2 (24,9)

Flujo del aire de enfriamiento del radiador: ³ /min (cfm) de m

444,0 (15680) 600,0 (21189)

Restricción externa al flujo del aire de enfriamiento: PA (en H2O)

188 (0,8) 188 (0,8)

Sistema de enfriamiento:

Capacidad del sistema de enfriamiento: l (los E.E.U.U. galón) 47,0 (12,4) 47,0 (12,4)

Tipo de la bomba de agua: Centrífugo

Calor rechazado para regar y aceite de lubricante: kilovatio (Btu/min)

- Recurso seguro: 134,9 (7672) 153,2 (8712)

- Radiación térmica al sitio: kilovatio (Btu/min)

- Recurso seguro: 39,0 (2218) 45,3 (2576)

- Carga de la fan del radiador: kilovatio (caballos de fuerza) 9,0 (12,1) 17,0 (22,8)

Sistema de enfriamiento diseñado para actuar en condiciones ambiente hasta 50°C (122°F).

Entre en contacto con a su distribuidor autorizado local de FG Wilson para las potencias en las condiciones específicas del sitio.

Funcionamiento:

Velocidad del motor: RPM 1500 1800

Poder grueso del motor: kilovatio (caballos de fuerza)

- Recurso seguro: 353,0 (473,0) 393,0 (527,0)

- Prima: 313,0 (420,0) 365,0 (489,0)

BMEP: kPa (PSI)

- Recurso seguro: 1935,0 (280,7) 1795,0 (260,4)

- Prima: 1716,0 (248,9) 1667,0 (241,8)

Poder regenerador: kilovatio 27,0 39,0

Sistema lubricante:

Aceite de filtro: Eco, flujo completo

Capacidad total l (los E.E.U.U. galón) del aceite: 68,0 (18,0)

Cacerola de aceite l (los E.E.U.U. galón): 60,0 (15,9)

Tipo del aceite: API CG4 15W-40

Cámara de enfriamiento: Agua

Sistema de carburante

Combustible de filtro: Elemento reemplazable de Eco recomendado

Combustible: Diesel de la clase A2

Consumo de combustible: l/hr (los E.E.U.U. gal/hr)

el 110% el 100% el 75% el 50%

Carga de la carga de la carga de la carga

P400E1

50 herzios 85,1 (22,5) 64,0 (16,9) 44,5 (11,8)

60 herzios 91,3 (24,1) 70,9 (18,7) 50,1 (13,2)

(basado en el combustible diesel con una gravedad específica de 0,85 y conforme a BS2869, clase A2)

Dispositivo de escape

Tipo del silenciador: Nivel 1

Modelo del silenciador y Qty: Caída de presión de SD150 (1) a través

Sistema del silenciador: kPa (en el hectogramo) 0,01 (0,003) 0,06 (0,018)

Reducción del nivel de ruidos del silenciador

Nivel: DB 19 17

Max. Allowable Back

Presión: kPa (en. Hectogramo) 7,0 (2,1) 7,0 (2,1)

Flujo del gas de escape:

³ /min (cfm) - recurso seguro de m: 66,6 (2352) 95,7 (3380)

- Prima: --

Temperatura del gas de escape: °C (°F)

³ /min (cfm) - recurso seguro de m: 494 (921) 389 (731)

P400E1

Datos de rendimiento del alternador

Reactances mostrado es aplicable a los grados primeros

• De acuerdo con la inmersión del voltaje del 30%. El motor mejorado que comienza capacidad está disponible con el generador de imán permanente opcional o la excitación de AREP.

** Con el generador de imán permanente opcional o la excitación de AREP.

Datos técnicos del alternador

P400E1

Datos técnicos

3 grados y funcionamientos de la fase en 50 herzios, 1500 RPM

3 grados y funcionamientos de la fase en 60 herzios, 1800 RPM

Definiciones

Grado espera

Estos grados son aplicables para suministrar corriente eléctrica continua (en la carga variable) en caso de apagón para uso general. No se permite ninguna sobrecarga en estos grados. El alternador en este modelo es clasificado continuo máximo (según lo definido en ISO 8528-3).

Grado primero

Estos grados son aplicables para suministrar corriente eléctrica continua (en la carga variable) en lugar de poder comercialmente comprado. No hay limitación a las horas de operación anuales y este modelo puede suministrar el poder de la sobrecarga del 10% para 1 hora en 12 horas.

Condiciones de referencia estándar

Nota: Condiciones de referencia estándar 27°C (80°F) temporeros de la entrada de aire, el 152.4m (los 500ft) A.S.L. humedad relativa del 60%. Datos de consumo de combustible en a carga plena con el combustible diesel con la gravedad específica de 0,85 y conforme a BS2869: 1998, clase A2.

Pesos y dimensiones

Pesos: dimensiones del kilogramo (libra): milímetro (adentro)

Datos generales

Documentos

Una serie completa manuales de operación y del mantenimiento, esquemas eléctricos del circuito, y hojas de instrucciones del hallazgo el encargar/de la falta.

Generación de estándares determinados

El equipo cumple los estándares siguientes: BS5000, ISO 8528, ISO 3046, IEC 60034, VDE 0530, NEMA MG-1.22.

Garantía

Todo el equipo lleva la garantía del fabricante lleno.
