Datos del producto:
Pago y Envío Términos:
|
Dirección de la rotación: | A la derecha | Función: | bajo nivel de ruido |
---|---|---|---|
Reborde de montaje: | Agujero del SAE 2 | Potencia: | Hidráulica |
Presión: | Presión alta | Sellos: | Perbunan, Viton |
Estructura: | Bomba de pistón | Mecanografíe el eje: | SAE ranurado, Paralelo del SAE a llave |
Alta luz: | bomba de control de flujo,bomba de control de presión |

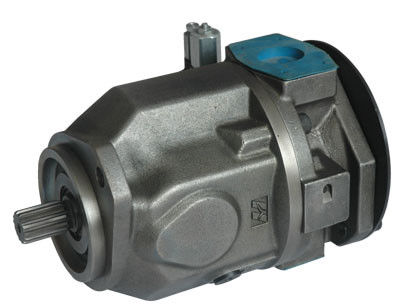

Sistemas en tándem de la pompa hydráulica del pistón axial de alta presión, bomba de pistón de poco ruido
Detalles rápidos
Pompa hydráulica en tándem
Bomba de pistón axial
la dislocación es 18cc/28cc/45cc
Volumen de poco ruido, pequeño
para el sistema hydráulico. Sistema hydráulico de la nave
Sistemas de alta presión de la pompa hydráulica
Especificaciones:
Presión permitida máxima del líquido de la salida (en el puerto L, el L1): Barra Maximum0.5 más arriba que
La presión de entrada en el puerto S, pero no más arriba la presión absoluta de barra que 2.
Especificaciones: |
|
|
|
16/18 |
28 |
45 |
71 |
100 |
140 |
Dislocación |
|
Vgmáximo |
cm3 |
18 |
28 |
45 |
71 |
100 |
140 |
Velocidad máxima |
|
nmáxima |
RPM |
3300 |
3000 |
2600 |
2200 |
2000 |
1800 |
Flujo máximo |
en nmáxima |
qv |
L/min |
59,4 |
84 |
117 |
156 |
200 |
252 |
en 1500 r/min |
27 |
42 |
68 |
107 |
150 |
210 |
|||
Poder máximo (Δp=280bar)
|
en nmáxima |
Pmáximo |
Kilovatio |
27,7 |
39 |
55 |
73 |
93 |
118 |
en 1500 r/min |
12,6 |
20 |
32 |
50 |
70 |
98 |
|||
Esfuerzo de torsión máximo (Δp=280bar)
|
en Vgmáximo |
Tmax |
Nanómetro |
80,1 |
125 |
200 |
316 |
445 |
623 |
Peso |
|
m |
Kilogramo |
12 |
15 |
21 |
33 |
45 |
60 |
Usos:
Sistema hydráulico. Sistema hydráulico de la nave.
La bomba de pistón axial, dislocación es 18cc/28cc/45cc/71cc/100cc/140cc.
Control de la presión y de flujo
Rotación a la derecha
Sellos de Perbunan
Eje ranurado
Hilo de la pulgada de UNC del agujero del SAE 2
la cubierta posterior de la Por-impulsión, puede conectar otra bomba
Descripción:
Código el ordenar |
Detalle |
|||
HA10V |
Bomba variable modelo, diseño de la placa oscilante |
Presión clasificada 280bar |
Presión máxima 350bar |
|
O |
Bomba del modo de operación, circuito |
|
|
|
28 |
Dislocación 18. 28. 45. 71. 100. 140 (ml/r) |
|
|
|
Dr |
Dos puntos, control directo, DRG--- Control de presión remoto |
Control de presión, presión y control de flujo |
Control de la presión DFR1 y de flujo, orificio en el X-canal cerrado |
Presión. flujo y control del esfuerzo de torsión |
/ |
|
|
|
|
31 |
Serie: 31 series |
|
|
|
R |
Dirección de la rotación R--- A la derecha |
L--- A la izquierda |
|
|
- |
|
|
|
|
P |
P-- Perbunan |
Sellos V-- Viton |
|
|
S |
Mecanografíe el eje: P--- Paralelo métrico a llave |
S-- SAE ranurado |
K-- Paralelo del SAE a llave |
U-- SAE ranurado, reducido diámetro. |
C |
Reborde de montaje: C--- Agujero del SAE 2 |
D--- Agujero del SAE 4 |
A- Agujero del ISO 2 |
B agujero del ISO 4 |
62 |
Forma del puerto: 11-Back SAE, puerto para la parte posterior del flage del SAE, hilo de fijación métrico |
líneas de servicio 12---Ambos lados SAE, flage del SAE en el lado opuesto, hilo de fijación UNC |
61--- SAE, rosca de tornillo de UNC, parte posterior del flage del SAE, hilo de fijación UNC |
62---Ambos lados SAE, rosca de tornillo de UNC, flage del SAE en el lado opuesto, hilo de fijación UNC |
NOO |
Por-forma: N00- en ninguna parte eje |
sin la impulsión directa |
K **--- Por |
con la impulsión directa |
Ventaja:
Buena calidad, precio competitivo y entrega rápida.
De poco ruido, SmallVolume
