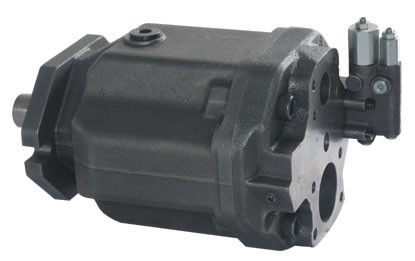

Perbunan/Viton sella la pompa hydráulica en tándem del pequeño volumen para el sistema hydráulico de los barcos de la nave
Pompas hydráulicas en tándem del pequeño volumen de alta velocidad para el sistema de la nave
Detalles rápidos
Pompas hydráulicas en tándem
la dislocación es 18cc/28cc/45cc
Rotación a la derecha
de alta velocidad
De poco ruido, SmallVolume
Pompas hydráulicas para el sistema hydráulico de la nave
Especificaciones:
Presión permitida máxima del líquido de la salida (en el puerto L, el L1): Barra Maximum0.5 más arriba que
La presión de entrada en el puerto S, pero no más arriba la presión absoluta de barra que 2.
|
Especificaciones:
|
|
|
|
16/18
|
28
|
45
|
71
|
100
|
140
|
|
Dislocación
|
|
Vgmáximo
|
cm3
|
18
|
28
|
45
|
71
|
100
|
140
|
|
Velocidad máxima
|
|
nmáxima
|
RPM
|
3300
|
3000
|
2600
|
2200
|
2000
|
1800
|
|
Flujo máximo
|
en nmáxima
|
qv
|
L/min
|
59,4
|
84
|
117
|
156
|
200
|
252
|
|
en 1500 r/min
|
27
|
42
|
68
|
107
|
150
|
210
|
|
Poder máximo (Δp=280bar)
|
en nmáxima
|
Pmáximo
|
Kilovatio
|
27,7
|
39
|
55
|
73
|
93
|
118
|
|
en 1500 r/min
|
12,6
|
20
|
32
|
50
|
70
|
98
|
|
Esfuerzo de torsión máximo (Δp=280bar)
|
en Vgmáximo
|
Tmax
|
Nanómetro
|
80,1
|
125
|
200
|
316
|
445
|
623
|
|
Peso
|
|
m
|
Kilogramo
|
12
|
15
|
21
|
33
|
45
|
60
|
Parámetro
|
Gama de presión de funcionamiento
|
Presión en el puerto B
|
|
~ entrada
|
Presión nominal PN----------------280bar
|
|
|
Presión máxima PMAX-----------------------350bar
|
|
Presión absoluta en el puerto S
|
Presión del trabajo de la liquidación (ciclo del 10%)---------315bar
|
|
Minuto del ABS de P------------------------0.8bar
|
Usos con presiones de funcionamiento intermitentes hasta
|
|
ABS de P máximo------------------------30bar
|
la barra 215 en el deber del 10% se permite.
|
Presión del dren del caso
Presión permitida máxima del líquido de la salida (en el puerto L, el L1): Barra Maximum0.5 más arriba que
La presión de entrada en el puerto S, pero no más arriba la presión absoluta de barra que 2.
Usos:
Sistema hydráulico. Sistema hydráulico de la nave.
Ventaja:
Buena calidad, precio competitivo y entrega rápida.
De poco ruido, SmallVolume
La bomba de pistón axial, dislocación es 18cc/28cc/45cc/71cc/100cc/140cc.
Control de la presión y de flujo
Rotación a la derecha
Sellos de Perbunan
Eje ranurado
Hilo de la pulgada de UNC del agujero del SAE 2
la cubierta posterior de la Por-impulsión, puede conectar otra bomba
Descripción:
|
Código el ordenar |
Detalle |
|
HA10V |
Bomba variable modelo, diseño de la placa oscilante |
Presión clasificada 280bar |
Presión máxima 350bar |
|
|
O |
Bomba del modo de operación, circuito |
|
|
|
|
28 |
Dislocación 18. 28. 45. 71. 100. 140 (ml/r) |
|
|
|
|
Dr |
Dos puntos, control directo, DRG--- Control de presión remoto |
Control de presión, presión y control de flujo |
Control de la presión DFR1 y de flujo, orificio en el X-canal cerrado |
Presión. flujo y control del esfuerzo de torsión |
|
/ |
|
|
|
|
|
31 |
Serie: 31 series |
|
|
|
|
R |
Dirección de la rotación R--- A la derecha |
L--- A la izquierda |
|
|
|
- |
|
|
|
|
|
P |
P-- Perbunan |
Sellos V-- Viton |
|
|
|
S |
Mecanografíe el eje: P--- Paralelo métrico a llave |
S-- SAE ranurado |
K-- Paralelo del SAE a llave |
U-- SAE ranurado, reducido diámetro. |
|
C |
Reborde de montaje: C--- Agujero del SAE 2 |
D--- Agujero del SAE 4 |
A- Agujero del ISO 2 |
B agujero del ISO 4 |
|
62 |
Forma del puerto: 11-Back SAE, puerto para la parte posterior del flage del SAE, hilo de fijación métrico |
líneas de servicio 12---Ambos lados SAE, flage del SAE en el lado opuesto, hilo de fijación UNC |
61--- SAE, rosca de tornillo de UNC, parte posterior del flage del SAE, hilo de fijación UNC |
62---Ambos lados SAE, rosca de tornillo de UNC, flage del SAE en el lado opuesto, hilo de fijación UNC |
|
NOO |
Por-forma: N00- en ninguna parte eje |
sin la impulsión directa |
K **--- Por |
con la impulsión directa
|
