Amoladora espiral del engranaje cónico del CNC para trabajar a máquina el diámetro .500m m de los engranajes helicoidales y de estímulo

Ⅰ. USOS

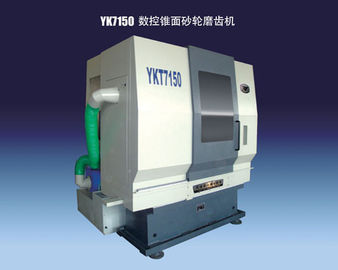

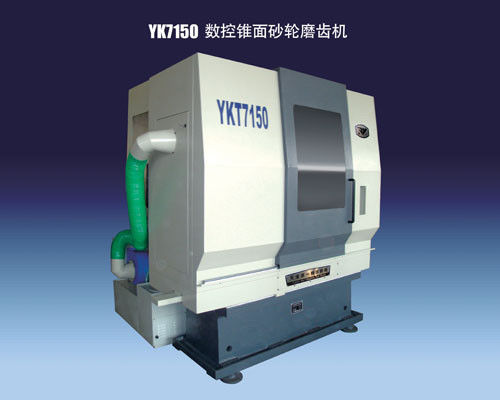

La amoladora del engranaje YK7150 se diseña principalmente para trabajar a máquina los engranajes helicoidales y de estímulo de alta precisión de diámetros hasta 500m m y de módulos hasta 10m m.

Esta máquina es especialmente conveniente para la producción de la masa o de lote de toda clase de estímulo de alta velocidad de la precisión y de engranajes helicoidales del módulo de tamaño mediano usados para las bicis del motor, el automóvil, las herramientas eléctricas, los motores de la velocidad-reducción, el equipo de la precisión, los instrumentos y las diversas bombas de engranaje de la precisión.

II. CARACTERÍSTICAS DE LA MÁQUINA

La máquina muele los engranajes con el principio de la moler-indexación de direcciones similares a la generación del engranaje-estante, durante la cual la muela abrasiva (el estante) y el engranaje (el objeto) genera continuamente. La máquina es caracterizada por eficacia alta y la alta precisión con la combinación de la transmisión síncrona.

III. EQUIPO PRINCIPAL

1. La máquina se equipa de un sistema de control del CNC de REXROTH y de un sistema servo digital, o de un sistema de control del CNC de SIEMENS, capaz de movimientos simultáneos triaxiales (o de 2 movimientos simultáneos del eje), o del movimiento tangencial del objeto (X-AXIS), del movimiento radial del objeto (Y-AXIS) y de los movimientos giratorios y que ponen en un índice del objeto (a).
2. Los movimientos de intercambio de la diapositiva de la muela abrasiva se conducen mediante un motor especial a través de un convertidor de frecuencia. Las regulaciones de la velocidad de Stepless pueden realizado según los requisitos de trabajar a máquina procesos
3. El eje de la muela abrasiva se conduce mediante un motor incorporado especial.
4. Con programas de máquina fijos, la operación de máquina es muy conveniente. El operador necesita entrar solamente los datos del objeto y del feedrate.
5. Para garantizar la confiabilidad de la máquina, todo el sistema de control del CNC, los componentes eléctricos y hydráulicos principales, los transportes, los tornillos de posicionamiento, las vías guías lineares y las piezas de aislamiento se importan o las marcas chinas bien conocidas.
6. Un gabinete eléctrico independiente con un acondicionador de aire se equipa para la máquina.
7. Un sistema de enfriamiento independiente está disponible para la máquina y se equipa un refrigerador apropiado.
8. Un recinto seguro con un dispositivo de agotamiento de la niebla se equipa en la máquina.
