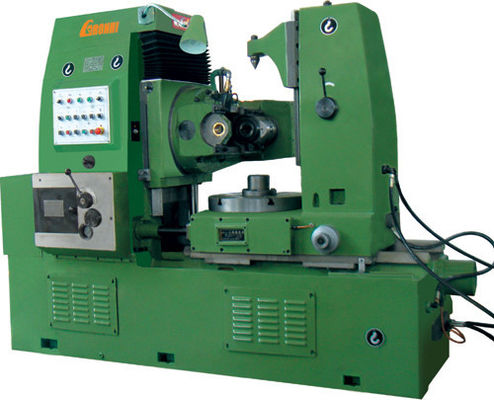

Máquina que friesa del engranaje hidráulico profesional, tabla de trabajo del diámetro 510m m

Parámetro principal:

1, gama deproceso

Diámetro máximo del objeto del ①: 500m m

Módulo máximo del ②: 8m m

Anchura máxima del ③: 250m m

④ Min. Number del engranaje en el objeto: diente 6

2, poste de laherramienta

Ángulo máximo del eslabón giratorio del ① del poste de la herramienta: ^° 240

Viaje máximo del ② del poste de la herramienta (vertical): 300m m

Lectura mínima del ③ del ángulo del eslabón giratorio del poste de la herramienta: 6 ′

Velocidad vertical del movimiento del ④ del poste de la herramienta: 0,52 m/minuto

Cantidad vertical del movimiento del ⑤ de poste de la herramienta (manual): 0.754m m

Paso del ⑥ de la cantidad de alimentación (vertical): 12step

Gama del ⑦ de alimentación (vertical): 0.4~4m m/RPM.

3, tabla defuncionamiento

Diámetro de la tabla de trabajo del ①: 510m m

Diámetro de diámetro interior de la tabla de trabajo del ②: 80m m

Movimiento del ③ por la revolución horizontal (manual): 1m m

Movimiento mínimo de la lectura del ④ horizontal: 0.01m m

Movimiento hidráulico de la impulsión del ⑤ horizontal: 50m m

Distancia del ⑥ entre la cara del extremo del residuos de mezcla y la superficie de la mesa de trabajo: 380-850m m

4, ejeque friesa

El diámetro máximo del avellanador del ①/alarga: 160mm/160m m

(2). Barra de lazo que rosca el diámetro: M16

(3) forma cónica de la colocación del cenador del avellanador:: M.T.5

(4) movimiento axial del avellanador máximo: 55m m

(5) distancia entre el eje del avellanador y la superficie de la mesa de trabajo: 235-535m m

(6) distancia entre el avellanador y el centro de la mesa de trabajo: 20-330m m

(7) gama de velocidad del eje: 40~250rpm

(8) paso del eje: 9step

5, peso delmotory de lamáquina

Motor del ①: 5.5kw/1440rpm

Motor rápido axial del ② (vertical): 0.75kw/1380rpm

Motor rápido radial del ③: 0.75kw/1380rpm

Motor del ④ de la pompa hydráulica: 1.1kw/1000rpm

⑤ N.W/G.W: 4500kg/5300kg

Tamaño de la máquina del ⑥ (L xWxH): 2450x1272x1790m m

6, otros:

Diámetro del ① del cenador del avellanador: φ22mm, φ27mm, φ32mm

Diámetro del cenador del ②: φ30mm
