Datos del producto:
Pago y Envío Términos:
|
Modules: | 1-5mm | Number of teeth: | 12-256 |
---|---|---|---|
Machining diameter: | 10-250mm | maximum face width (Straight teeth): | 95mm |
Helix angle: | ±45° | Wheel diameter: | 400mm |
Rated wheel revolutions: | 970-1500rpm | Standard Configuration of CNC system: | 1 set |
Alta luz: | máquina de pulir del engranaje del CNC,máquina de pulir de diente de engranaje |

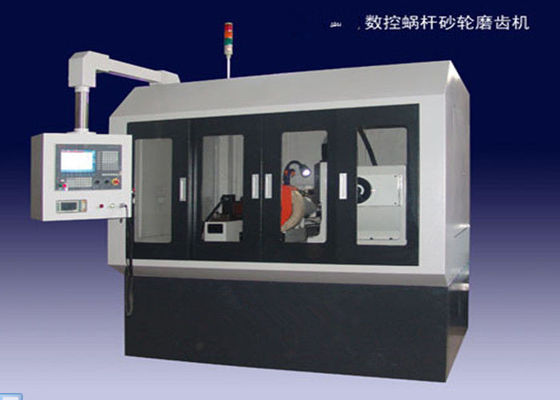

Máquina de pulir del engranaje hidráulico automático para el motor y el reductor, cinco acoplamiento de AXIS cuatro
Detalle rápido:
Utilizado principalmente para trabajar a máquina de la alta precisión del diámetro máximo de 250m m, módulo máximo 5m m derecho, máquina de pulir YK7225A del engranaje helicoidal cilíndrico.
Particularmente conveniente para el motor y el reductor, reductor, dirigiendo la maquinaria, la maquinaria de construcción, el equipo de la precisión, los instrumentos y toda clase de productos de la bomba de engranaje de la precisión de los engranajes de estímulo de la alta precisión, de los engranajes helicoidales en lote y de la producción en masa.

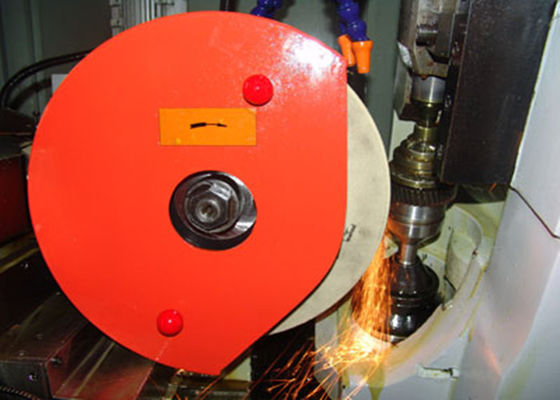

La máquina adopta principio de pulido de generación continuo de la rueda y del engranaje de gusano (objeto) con la función electrónica de (EGB) de la caja de engranajes, de modo que la máquina tenga eficacia alta y precisión. La máquina tiene la modificación automática de la muela pulido, abrasiva y función automática del ajuste.
Descripción:
1. Esta máquina se equipa de Li Shile (REXROTH), de los sistemas de control numérico y del sistema servo digital, la realización cinco del acoplamiento del eje cuatro. El movimiento radial del objeto (eje) de X, el movimiento tangencial (eje) de Y, el movimiento axial (eje) de Z, la rotación del eje de la muela abrasiva (eje) de B, la rotación del eje del objeto (eje de C).
2. El eje de la máquina-herramienta, el eje es conducido por un motor servo dedicado, controlado por un seguimiento síncrono del sistema servo, regulación stepless de la velocidad según el proceso de requisitos.
3. Esta máquina tiene la función de la modificación del perfil del diente, también puede según las exigencias del consumidor, la asignación del rodillo especial del diamante en la modificación del perfil del objeto.
4. La máquina tiene dientes a ambos lados de la función de distribución automática de pulido del permiso
5. Dispositivo del equilibrio automático de la selección de la máquina-herramienta de muela abrasiva en línea.
6. Esta máquina tiene la función automática de la preparación y de la remuneración de la rueda.
la máquina 7.This es fácil de actuar, trabaja a máquina programa de proceso con fijo, los operadores necesitan solamente entrar los parámetros y el nivel de entrada del corte puede alcanzar el pulido automático.
8. El sistema del NC, componentes eléctricos, hydráulicos principales, transportes, tornillo de la bola, guía linear, las piezas de aislamiento se importa o los productos de alta calidad nacionales de la marca de fábrica, para asegurar la confiabilidad de la máquina-herramienta.
9. Gabinete de control eléctrico de la independiente de la configuración del equipo, y configuración del aire acondicionado.
10. Esta máquina-herramienta hidráulica, sistema de enfriamiento independiente de la configuración.
11. Esta seguridad de configuración de la máquina, tipo cerrado cubierta protectora, y la configuración del procesador de la niebla del aceite.
Especificaciones:
Módulos |
milímetro |
1-5 |
Número de dientes |
|
12-256 |
Diámetro que trabaja a máquina |
milímetro |
10-250 |
anchura máxima de la cara (dientes rectos) |
milímetro |
95 |
Ángulo de hélice |
|
±45° |
Diámetro de rueda |
milímetro |
400 |
Revoluciones clasificadas de la rueda |
RPM |
970-1500 |
Dimensión del anfitrión (L×W×H) |
milímetro |
3000×1600×2600 |
Peso |
t |
5 |
Configuración estándar:
Sistema del CNC |
1set |
Preparación de ángulo único de la rueda de diamante |
1pair |
|||
El tanque hidráulico, el tanque de enfriamiento |
1set cada uno |
Pluma de vestido cilíndrica del diamante |
1 |
|||
Procesador de la niebla; separador centrífugo |
1set cada uno |
Reborde de rueda (con la rueda) |
2set |
|||
Acondicionador de aire eléctrico del gabinete de control |
1set |
Eje de pulido |
2set |
|||
Accesorios opcionales |
||||||
Refrigerador de aceite refrescado |
1set |
Instrumento del equilibrio de campo |
1set |
|||
Refrigerador de aceite hidráulico |
1set |
Instrumento de equilibrio automático |
1set |
|||
módulos |
milímetro |
1-8 |
||||
Número de dientes |
|
12-200 |
||||
diámetro que trabaja a máquina |
milímetro |
20-400 |
||||
Anchura máxima de la cara (dientes rectos) |
milímetro |
190 |
||||
Ángulo de hélice |
|
±45° |
||||
Diámetro de rueda |
milímetro |
400 |
||||
Revoluciones clasificadas de la rueda |
RPM |
970-1500 |
||||
Dimensión del anfitrión (L×W×H) |
milímetro |
3000×1600×2600 |
||||
peso |
t |
14 |
Perfil de compañía:
La compañía de Heng Yong recolectó a muchos expertos experimentados. Este equipo es ventaja de gente tiene durante décadas de experiencia, y llenado de los ingenieros jovenes, enérgicos. Con capacidad fuerte de la investigación y el convertirse, nuestra compañía puso esfuerzo extraordinario en conjuntos completos que se convertían de maquinaria del engranaje. Podemos ahora proporcionar a nuestro cliente los productos principales como sigue: Adapte a las talladoras, los generadores rectos del engranaje cónico, los generadores del engranaje cónico del espiral, las amoladoras del engranaje cónico del espiral, los probadores hipoides del engranaje, las pulidoras del engranaje, engranaje que apaga la prensa, las máquinas que chaflanan del engranaje, engranaje Hobbers, las máquinas para rectificar y pulir cilindros, los centros de mecanización verticales y horizontales, los reductores de velocidad especiales de la precisión, rollo Stander para el estiramiento inconsútil del tubo que reduce el molino, familia del acoplamiento del engranaje, los dispositivos de la impulsión baja y equipo protector ambiental de 16 clases, más de 30 familias, y más de 150 tipos y especificaciones. El foco de la compañía en desarrollar la maquinaria resistente, grande del engranaje del CNC, que son necesitadas urgente por el gobierno y hacen para industrializar cuanto antes, proporciona una gran variedad de maquinaria avanzada del engranaje al mercado. La compañía está utilizando el 3D principal que diseña el software para convertirse y diseñar. La compañía combina producir con la investigación y desarrollo cooperando con la universidad de TIANJIN y otras universidades durante muchos años.
