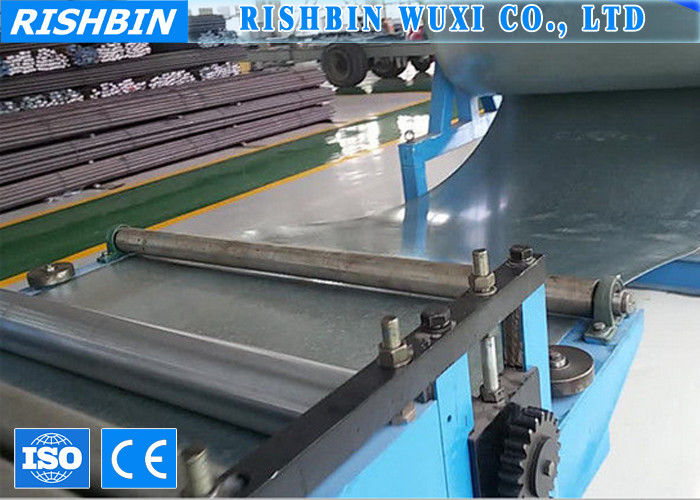

Corte del acero del PLC al rollo del metal de la longitud que forma el equipo con Decoiler hidráulico
Parámetros técnicos principales del corte al rollo de la longitud que forma el equipo
|
Nombre de producto
|
Artículo
|
Descripción
|
|
Corte a la longitud el rollo que forma la máquina
|
Material
|
El acero galvanizado y lamina el acero
|
|
Anchura de la hoja
|
1300m m
|
|
Grueso
|
0.4mm-3.0 milímetro
|
|
Diámetro interno de la bobina
|
Φ450mm-Φ550mm
|
|
Diámetro externo de la bobina
|
≤Φ1400mm
|
|
Capacidad de Decoiler
|
≤8T
|
|
Poder del motor principal
|
11,0 kilovatios
|
|
Línea velocidad de trabajo
|
0-30m/min
|
|
El cortar a la precisión de la longitud
|
±1.0mm
|
|
Material de la cuchilla de corte
|
Cr12
|
|
Rígido de la cuchilla de corte
|
HRC58°━60°
|
|
Sistema que controla eléctrico
|
Programa del PLC equipado para la operación
|
Especificación detallada del corte al rollo de la longitud que forma el equipo
1. Decoiler hidráulico
Su capacidad es 8T, descargando la bobina de acero, movimiento vertical y horizontal por los pistones, de modo que la bobina de la guía pudiera estar en el rollo de tensión de-mecanismo de botes giratorios.
2. Dispositivo de guía
Compuesto cerca: placa de alimentación de la extensión, presionando el rodillo.
Función: La ayuda para alimentar el acero en endereza la máquina suavemente.
3. Enderece la unidad
Estructura de acero: base de la máquina, conteniendo. Un par de enderece los rodillos, rodillo superior envuelto con PU, tres PC de nivelar los rodillos
Función: enderece la hoja de acero. Enderece los rodillos puede ser levantado. La liquidación entre la nivelación de los rodillos hacia arriba y hacia abajo se puede ajustar a mano rueda, al traje para diverso grueso material.
4. Cortadora
Compuesto por el soporte de la máquina, el estante del cuchillo, la pista de la guía, la bomba de aceite y los cuchillos.
Función: debido a cortar o a la situación especial, para asegurar el acero entre en el proceso siguiente en orden.
5. Apilador
Compuesto por el soporte de la máquina, base de apoyo, rodillo grande del acero del diámetro.
6. Sistema eléctrico
Compuesto por el gabinete eléctrico del soporte, el programa del PLC instalados, la pantalla táctil etc.
Función: para controlar la cadena de producción entera.
Componentes principales del corte al rollo de la longitud que forma el equipo
|
NO.
|
Nombre
|
Unidad
|
Qty
|
|
1.
|
Rollo que forma la máquina principal
|
Sistema
|
1
|
|
2.
|
Decoiler hidráulico/manual
|
Sistema
|
1
|
|
3.
|
Alimentación y nivelación
|
Sistema
|
1
|
|
4.
|
Sistema de control del PLC
|
Sistema
|
1
|
|
5.
|
Dispositivo hidráulico del corte
|
Sistema
|
1
|
|
6.
|
Estación hidráulica
|
Sistema
|
1
|
|
7.
|
El manual hacia fuera presenta
|
Sistema
|
1
|
Introducción de la compañía
Rishbin fue fundado en 1999. Con el desarrollo de más de diez años, ahora siente bien a un proveedor profesional principal en el campo del rollo que forma industria de la maquinaria, y exporta su producción de la calidad
línea a los mercados por todo el mundo.
Somos uno de los proveedores principales y fabricante en China y hemos sido de suministro y de fabricación del rollo que forma el equipo para el sector de la construcción del edificio del metal durante mucho tiempo.
